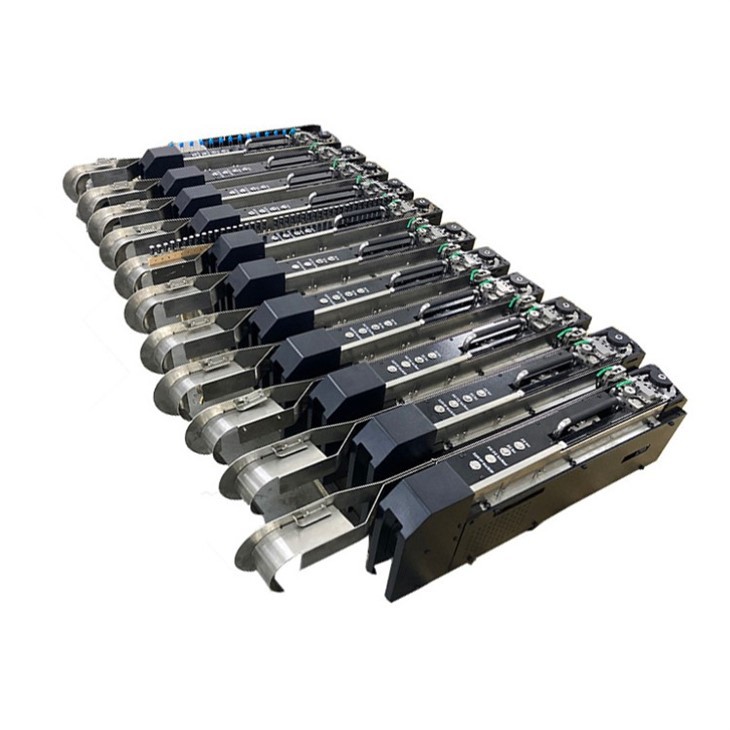

Alimentador de componentes de cinta radial
Descripción
Un alimentador de cinta radial es una máquina cortadora de cables radial automática única, un alimentador de componentes radiales diseñado para cortar y doblar componentes con cinta radial según las especificaciones del cliente y luego sujetar estos componentes para que el robot pueda recogerlos en línea o vincularlos a la máquina de inserción SMT. para operación de alimentación robótica.
Este alimentador se utiliza para la máquina montadora SMT, alimentando componentes de cinta THT como condensador/condensador de seguridad/llaves/triodo/LED/piezas de hardware. Compatible con Panasonic, Juki, Fuji, ASM, Universal, Yamaha, etc., con adaptación mecánica en altura y comunicación a la máquina.
Proporcionamos soluciones y equipos de montaje automatizados SMT completos. Como parte de esa solución llave en mano, podemos ofrecer paquetes de equipos para la automatización de la línea de producción de ensamblaje SMT. Incluye el alimentador de componentes robótico, el alimentador de piezas de formas impares, el alimentador de cinta de máquina de inserción, el alimentador de cinta axial, el alimentador de cinta de formación axial, el alimentador de cinta de plomo axial, el alimentador de cinta radial, el alimentador de cinta radial robótico, el alimentador de tubos, el alimentador de bandeja SMT, etc. .
Características
- Con control PLC y sistema de sensores.
- Tiempo de ciclo de alrededor de 0.8 segundos
- Alimenta automáticamente cinta, corta cinta y dobla el cable de componentes radiales.
- Adopta una aleación de acero y aluminio como cuerpo del alimentador, que es duradero y estable.
- Unidad integrada de alimentación de componentes de corte y doblado de plomo.
- Amplia gama de componentes.
- Fácil ajuste
- Excelente relación precio-rendimiento.
- Comunicación inteligente con el sistema de colocación.
- Interfaz de usuario sencilla
Especificación
Tipo de componente: Condensador electrolítico, Condensador Y, Condensador cuadrado, Terminal, Resorte, Resistencia de flexión
Tamaño de los componentes: 2x2x3 mm – 15x15x30 mm
Diámetro del cable: {{0}}.3-1.0mm
Espacio del orificio de la cinta: 12,7 mm o 15 mm
Longitud de corte del cable: 3-6mm ajustable.
La función de doblado opcional permite doblar los componentes a 90 grados.
Fuente de alimentación: 24V
Corriente media/corriente máxima: 4A / 6A
Suministro de aire: 0.4-0.6MPA
Modo de comunicación: comunicación E/S o control independiente.
Sistema de control PLC.
Tiempo de ciclo: Aprox. 1 segundo
Precisión: ±0.2 mm
Vida del cortador: 500 millones
Vida útil: 5 años.
Pasos personalizados, por favor díganos la siguiente pregunta:
1. Proporcione la imagen física del material y el tamaño del material y luego cotice.
2. Si la alimentación de su componente requiere la dirección especificada. Por favor describa.
3. Cuando confirme el artículo, envíenos la muestra del componente grabado para realizar una medición de precisión, necesitamos realizar una prueba para el
Alimentador radial de corte antes de nuestra entrega.
